Para algumas aplicações no comutador armário de controlo de distribuição ou eletrico, é vantajoso proteger a ligação da passagem com um fusível separo. Blocos terminais de fusíveis com suporte do fusível para calhas DIN consistem em uma base de bloco de terminais e um transportador de link de fusível para várias ligações de fusível corente alternada corrente contunua fusível para
Os fusívéis variam de suportes do fusível articulados a suportes do fusível de conector, fechos parafusos a fusívéis de Ligaçao plana para carros e fusível LED de carro com e sem O fusível utilizado limita o dados nominais (corrente nominal e tensão nominal de controlo) ou a Corrente de fuga Baixa - LLC do bloco terminal de fusíveis.
Sensores e atuadores podem ser ligados de forma segura e rápida com um simples "CLIQUE". Os fusíveis e bornes de desconexão compactos Klippon® Connect agora também estão disponíveis com a inovadora tecnologia de conexão SNAP IN. Uma característica especial dos bornes é a ampla gama de opções de conexão transversal, que estão localizadas no lado frontal e atrás da área de separação ou segurança. Eles oferecem flexibilidade máxima para multiplicar potenciais ou sinais de forma fácil e fiável - perfeitamente adequados às necessidades crescentes e à variedade de sinais da construções de quadros elétricos modernos.

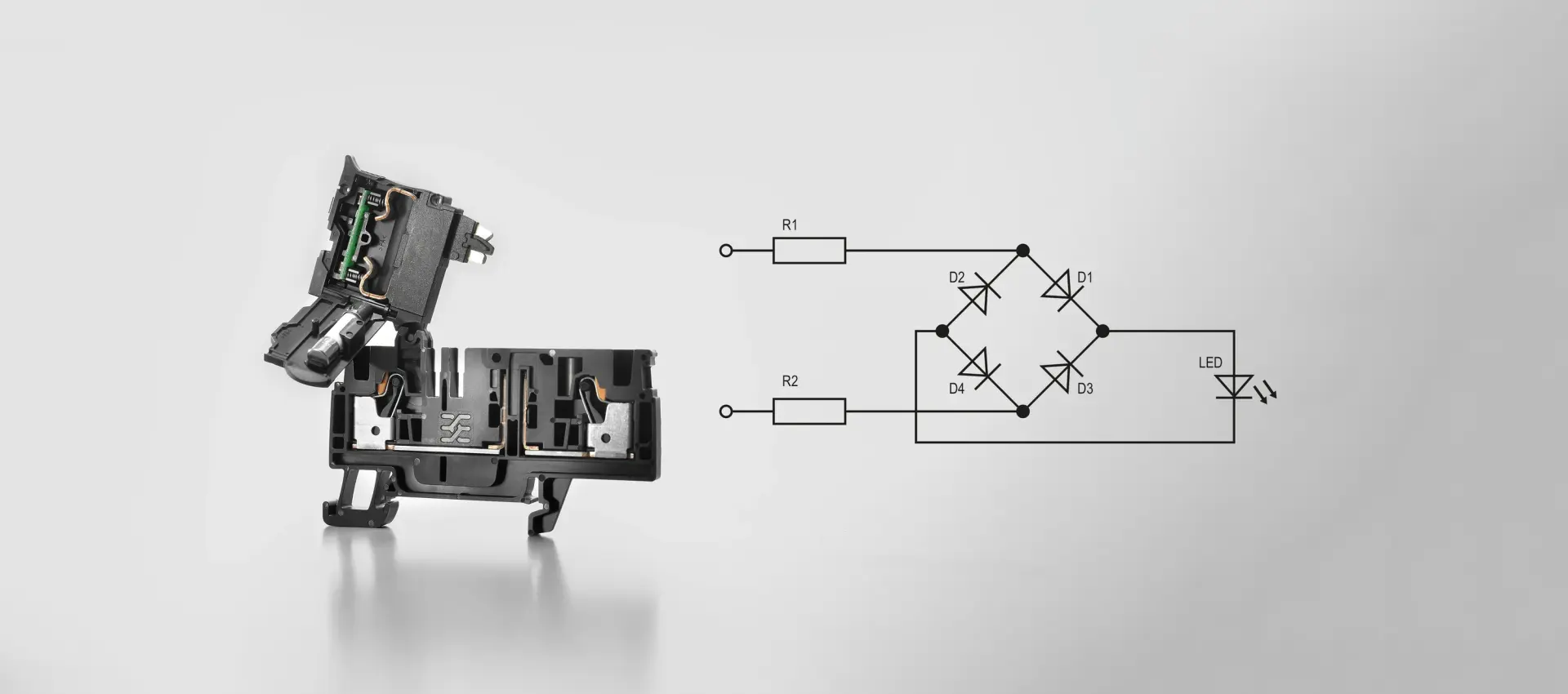

Os Circuitos dos blocos terminais de fusíveis (Indicação de Fusível soprado - BFI) são conectados em paralelo com o fusível, de modo que a corrente apenas fluxo fusível através do indicador quando o LED sopra. Nos Circuitos BFI da Weidmüller, os seguintes fluxos atuais têm uma corrente de fuga mínima (Baixa Corrente de fuga - LLC) inferior a 500μΑ - não suficiente para representar um perigo de segurança ou para ativar erroneamente as entradas digitais de PLCs ou DCS.
Os terminais W-série com ligação por parafuso, terminais Z-série com ligação da mola de tensão e terminais A-series com Ligação PUSH IN têm suportes do fusível integrados com BFI (Indicação de Fusível soprado) Circuito e LLC (baixa Corrente de fuga inferior a 0,5 mA) em caso de falha. Os dados nominais do terminal do fusível e a corrente de fuga exata ou a corrente de fuga baixa são limitados pelo fusível ou pela variante da tensão do bloco terminal de fusíveis.
Os díodos bloqueadores integrados protegem os componentes contra correntes ou resistências reversas. Os picos de tensão ou as sobretensões podem, assim, ser efetivamente evitados.
Os componentes eletrónicos podem ser integrados nas diferentes versões dos blocos de terminais modulares básicos de acordo com a aplicação específica. Diversos pontos de conexão facilmente acessíveis permitem que os componentes sejam soldados.
O projeto do EM A2T 2.5 tem as mesmas dimensões que os terminais padrão de dois níveis da série A. Acessórios como a placa de extremidade podem ser adicionados e potenciais podem ser multiplicados pelo canal de conexão cruzada integrado.
As áreas de desconexão multifuncionais permitem a instalação de suportes de fusíveis (SIHA) ou de fichas de componentes (BEST). Desta forma, os blocos de bloco de terminais de teste de corte podem ser convertidos em blocos terminais de fusíveis ou em blocos de terminais com componentes eletrónicos.
A placa espaçadora tem um design inovador com a mesma forma de terminal que pode atender ao espaço exigido pelos componentes de soldagem do próprio cliente, mas também contribuir para a dissipação de calor, aumentando assim a corrente disponível. A placa de espaçador também é projetada como uma estrutura removível no meio, permitindo a expansão de espaço quando são instalados componentes maiores. Mesmo quando há necessidade de pular o conector cruzado, a instalação também pode ser livre.
Os terminais de termoelemento mostrados no Circuito de meço são usados para a transmissão termoelétrica da tensão termoelétrica do termoelemento para a junção de referência e a unidade de indicação através do ligo cablagem de compensação. Terminais de termoelemento são pedidos para a construção de um Circuito de mede de temperatura.
No website Engineering Data encontrará uma extensa seleção de transferirs relacionados com dados CAT. Para a rápida integração de nossos produtos em seu tipo, uma ampla gama de dados do produto digitais está disponível para sistemas de engenharia, como EPLAN (EPLAN Electric P8 e EPLAN Pro Panel), Zuken E3.série, WSCAD e muitos outros. Estes dados permitem a representação precisa de bloco de terminais com sistema eletrónico, como terminais de díodos de dois pisos, terminais com díodos, resistências, varistores ou mesmo para medições com terminais de fusíveis de termoelemento ou um terminal de fusíveis 2 bloco de terminais de fusíveis ou giratórias com suportes do fusível adaptados para mini fusívéis 5x20 , e apresentam todas as características relevantes e operacionais.
